Здание торгово-обслуживающего назначения

Здание двухэтажное, с техническим подпольем и чердаком.

Система планировки — зальная с блоками вспомогательных помещений.

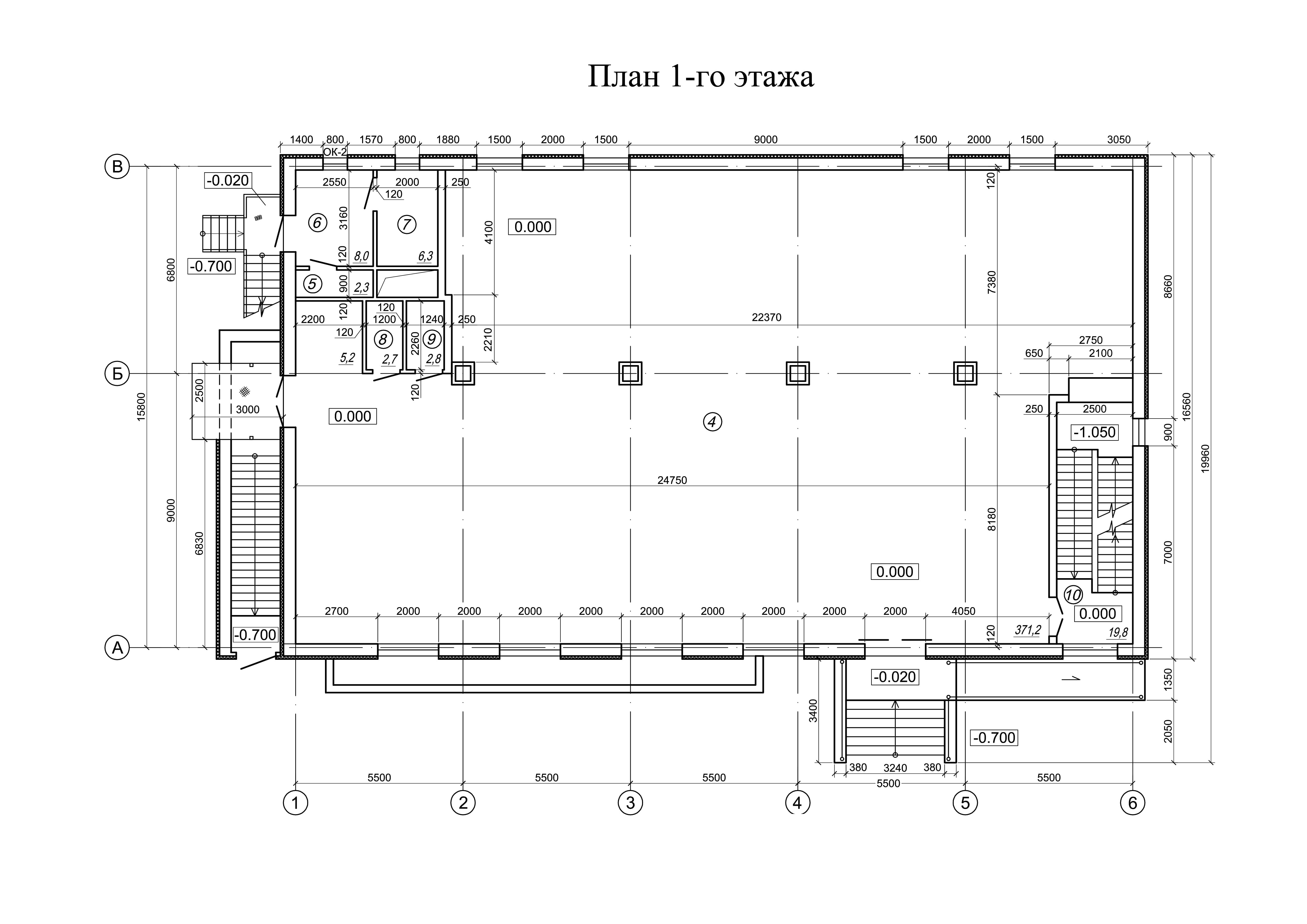

На первом этаже основную часть занимает зальное помещение (согласно техническому плану — тренажерный и торговый залы), также на первом этаже располагаются: блок хозяйственно-бытовых помещений (согласно техническому плану — сан.узлы), блок инженерно-технических помещений (согласно техническому плану — электрощитовая, тепловой пункт) и лестничные клетки.

На втором этаже основную часть занимает зальное помещение (согласно техническому плану — тренажерный зал), и блок хозяйственно-бытовых помещений (согласно техническому плану — сан.узлы).

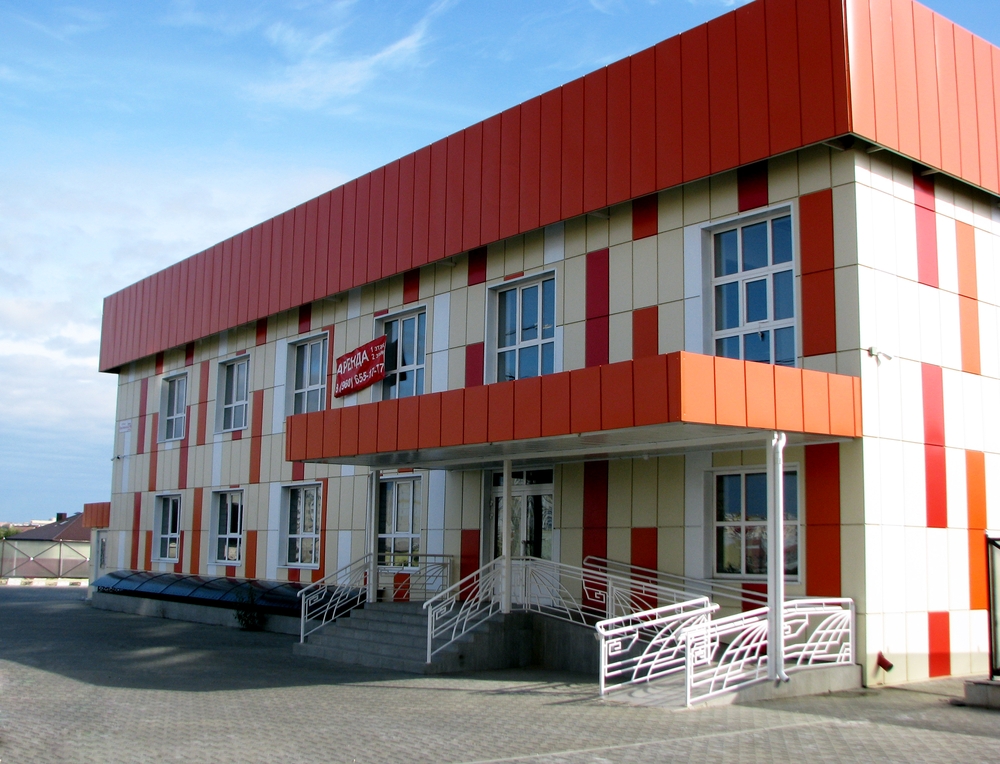

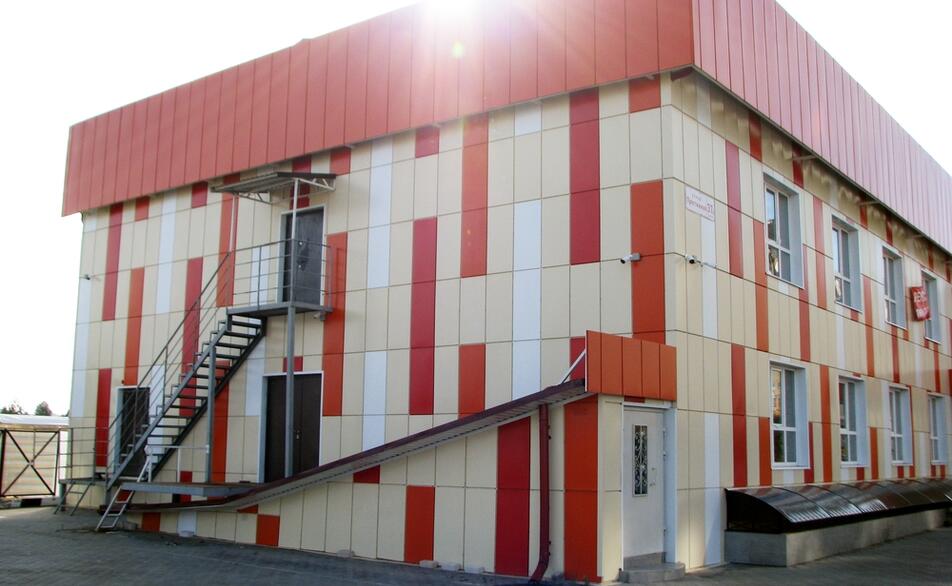

Основной вход располагается на западном фасаде, на северном фасаде располагаются дополнительные входы-выходы первого и второго этажей, с пристроенными открытыми лестницами, а также вход-выход в техническое подполье с пристроенной закрытой лестницей.

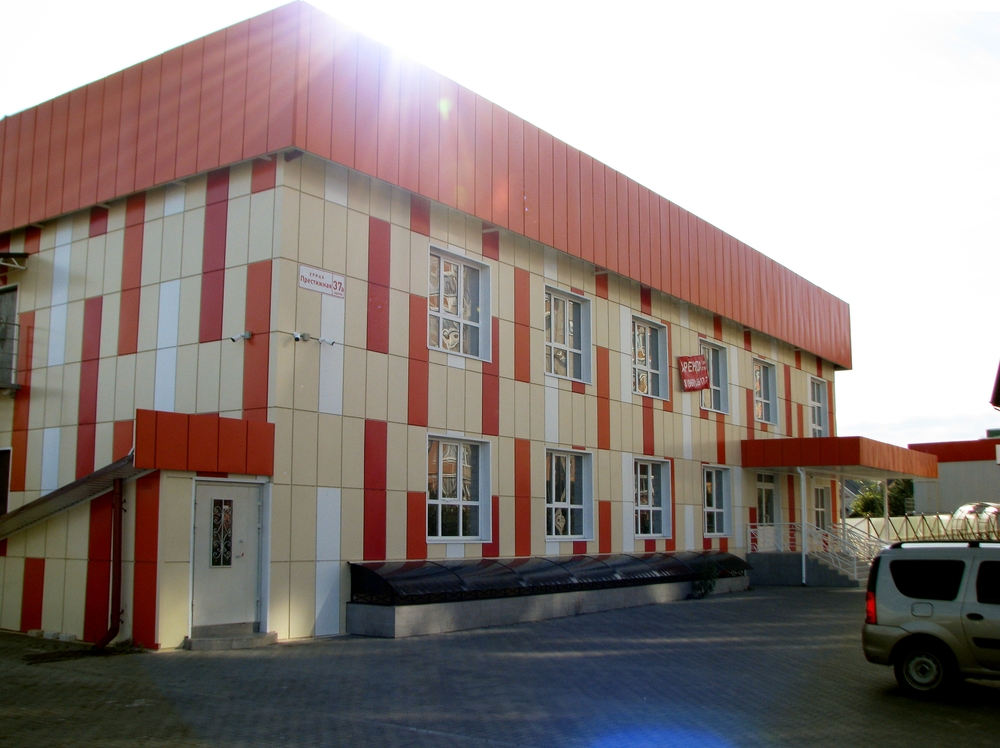

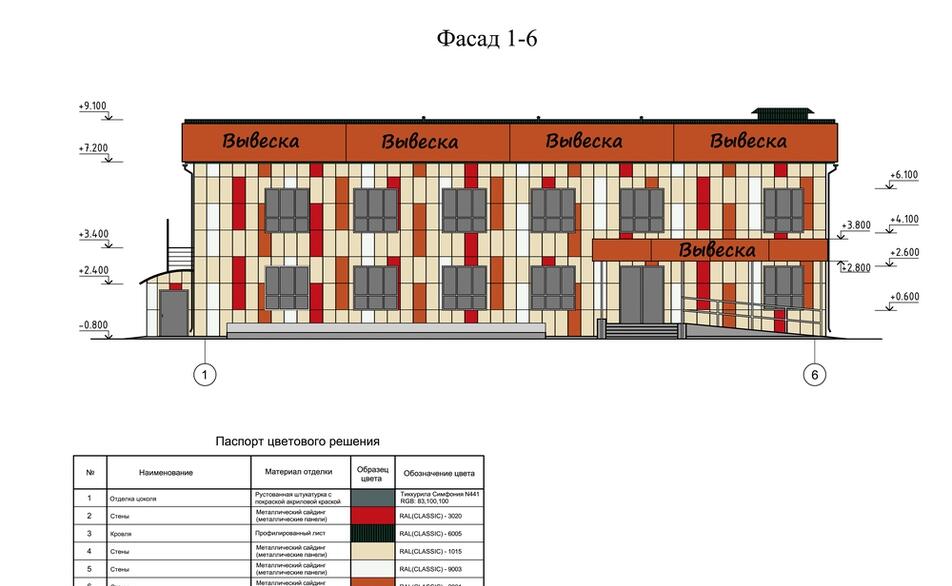

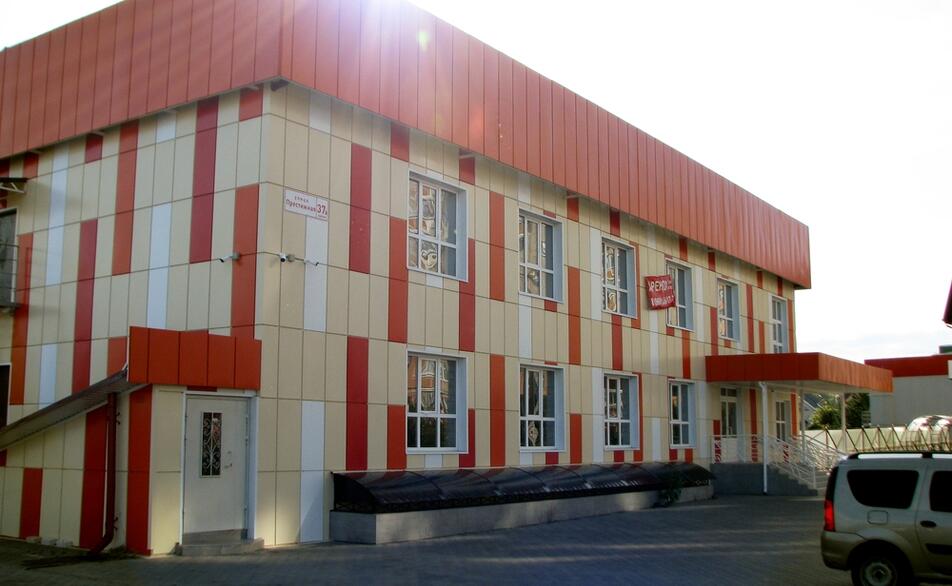

Фасады здания выполнены в стиле конструктивизм, который характеризуется строгостью, геометризмом, лаконичностью форм и монолитностью внешнего облика с его чётким, рациональным планом и выявленной во внешнем облике конструктивной основой здания.

Конструктивная схема здания — неполный каркас, с продольными несущими стенами и продольным расположением ригелей.

Фундаменты под наружные и внутренние стены — ленточные, из железобетонных блоков, под колонны — отдельностоящие, столбчатые из монолитного железобетона.

Колонны с шагом 5,5 м монолитные железобетонные, квадратного сечения. Наружные стены кладка из силикатного кирпича с наружной стороны к стенам прикреплен утеплитель из минераловатных плит.

Фасадная система навесная, однослойная с вентиляционным зазором и облицовкой из металлических панелей.

Внутренние стены и перегородки выполнены из силикатного кирпича. Стропильные фермы металлические фермы пролетом 16 м с шагом 4,5 м из труб квадратного сечения.

Междуэтажные перекрытия из многопустотных железобетонных плит.

Чердачное перекрытие выполнено по нижним поясам ферм из досчатого настила с минераловатным утеплителем и подшивкой из гипсокартонных листов.

Покрытие из гнутых листовых профилей с трапециевидными гофрами по металлическим прогонам из стальных горячекатаных швеллеров.

• Строительный объём здания — 3670 м³
• Степень огнестойкости — II
• Класс функциональной пожарной опасности — Ф 3.1
• Класс конструктивной пожарной опасности — C1
• Класс энергосбережения — C + (нормальный)
